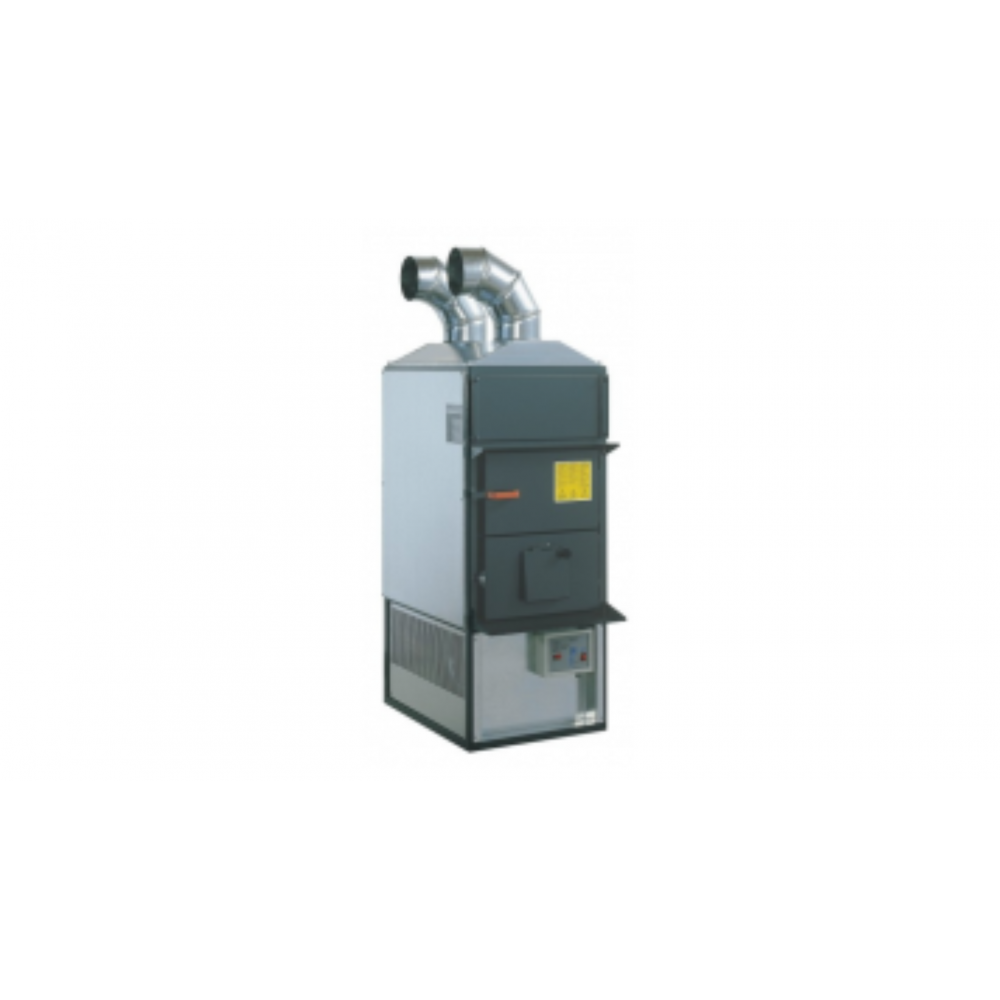

GENERATEUR D'AIR CHAUD F85 AVEC VENTILATEUR

Foyer en acier horizontal avec chrome en acier inoxydable renforcé de côtes.

Echangeur de fumée de 2 ou 3 tours.

Brillance intérieure dans la feuille brillante pour la cavité et l'isolation.

Finition extérieure en tôle galvanisée.

Cadre peint.

Portes de chargement réfractaires et grilles extractibles.

Panneaux réfractaires pour le nettoyage des tuyaux.

Ventilateurs centrifuges avec prise double pour l'alimentation en air chaud fonctionnant à faible vitesse et disposés sur des suspensions élastiques spéciales, alimentés par un ou plusieurs moteurs électriques.

Ventilateur de fumée (à l'exclusion des modèles F 28-F 55 sv - F 85 sv).

Panneau de contrôle et de commande électrique - thermostat de régulation.

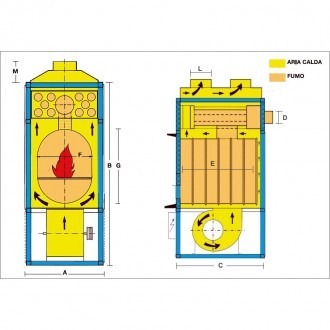

1 Capot d'entrée d'air 2

Supprimer la grille 3 thermomètre indicateur de température de l'air 4 ceintures de livraison d'air chaud 5

Thermostat automatique de débit d'air 6

Porte d'inspection des tubes d'inspection 7

Porte de chargement manuelle 8

Porte de contrôle de cendrier 9

Panneau électrique 11 Unité d'aspiration d'air A

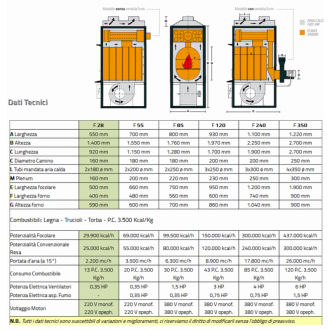

Largeur mm: 800 B

Hauteur mm: 1.760 C

Longueur mm: 1.280 D

Diamètre Cheminée mm: 180 L

Tubes d'alimentation en air chaud mm: 2 x 250 Ø M Plenum mm: 220 E

Longueur du bois mm: 660 F Largeur du four mm: 480 G

Hauteur du four mm: 700

Combustibles - Bois - Copeaux - Tourbe - P.C. 3,500 Kcal / Kg.

Kcal / h 99 500

Compétence de Kcal / h 80,000 Débit d'air (15 °) mc / h 6 300

Consommation de carburant P.C. 3,500 Kg / h 30

Ventilateurs électriques 0.35 Asp de puissance.

La fumée de HP 0.35 Moteurs à tension V 220 monophasé Superficie : m² 300 / 350 Volume : m³ 1500
