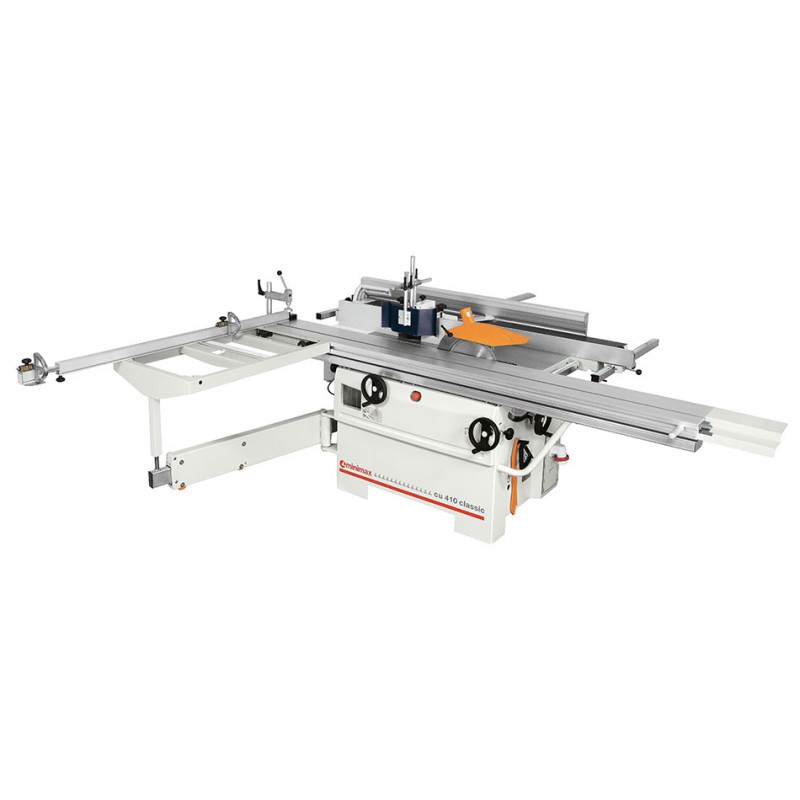

SCM - Combinée universelle CU 410 CLASSIC

SCM

Référence : SCM 01.07.49

Moteur triphasé 5 kW (6.6 CV) 50 Hz

Référence
SCM 01.07.49


Minimax CU 410 CLASSIC version CE


Combinée universelle avec dispositifs conformes aux normes européennes et complète de :
- moteur auto-freinant au groupe toupie
- guide pour usinages de façonnage
- protection arbre dégau à pont


Chariot coulissant en aluminium anodisé (dimensions 270 x 124 x 1600 mm), avec course maxi 1600 mm, à glissement sur guides de haute précision en acier trempé.


Châssis à équarrir (dimensions 960 x 600 mm)
équipé de:
- guide télescopique avec 2 butées réversibles
- presseur excentrique
- support pivotant télescopique


Groupe scie pour lame de diamètre maxi. 315 mm (lame inclue)
Ouverture simultanée des tables dégau à 90° vers l’intérieur de la machine
Guide toupie avec réglage micrométrique équipé de presseurs verticaux et horizontaux
Guide integré, pour la coupe parallèle et le dégauchissage
Prédisposition pour mortaiseuse
Nouveau design du capteur de copeaux, à protection de l’arbre dégau, pour augmenter ultérieurement la sécurité
Version avec course à équarrir maxi. 2600 mm
Groupe inciseur avec renvoi à courroie équipé de lame
Enregistrement par l'extérieur de la machine sans l'aide de clés.


Caractéristiques techniques de la lame inciseur (lame incluse):
- diamètre externe 80 mm
- diamètre interne 20 mm
- Z 12
- vitesse de rotation 7700 t/min
2 volants supplémentaires pour le déplacement des groupes


Groupe guides professionnels
équipés avec:
- guide scie avec blocage rapide et réglage micrométrique
- guide dégau-rabot avec réglage 90° ÷ 45° en continu

Protection arbre dégau à pont (standard pour version CE)
Protection à l'arbre toupie pour façonner
Pour diamètres 30 mm,
Prédisposition électrique et support amovible pour l'entraîneur

Caractéristiques techniques :


Dégau-rabot:
- largeur utile de travail [mm] : 410
- diamètre arbre dégau-rabot (mm)/n. couteaux standard : 72/3
- dimensions couteaux standard [mm] : 410 x 30 x 3
- prise du bois maxi.[mm] : 4
- longueur totale des tables dégau [mm] : 1800
- dimensions de la table rabot [mm] : 605 x 410
- vitesse d'entraînement rabot [m/min] : 7
- hauteur mini. ÷ maxi. de travail en rabotage [mm] : 3 ÷ 230


Scie circulaire:
- dimensions de la table scie-toupie en fonte [mm] : 1115 x 335
- inclinaison lames : 90° ÷ 45°
- diamètre maxi. lame scie avec inciseur monté [mm] : 315
- sortie de lame maxi. à 90°/45° [mm] : 100/78
- capacité à équarrir maxi. (standard) [mm] : 1600
- largeur de coupe au guide parallèle [mm] : 900


Toupie:
- longueur utile maxi. arbre toupie [mm] : 100*
- vitesse de rotation arbre toupie (à 50 Hz)[t/min] : 3500/7000/10.000
- diamètre maxi. de l’outil à profiler [mm] : 210
- diamètre maxi. outil en dessous de la table à 90°[mm] : 180
- moteurs triphasés  : 5kW (6,6CV) 50Hz
- diamètre hottes d'aspiration [mm] : 120
Arbre toupie : 30mm
